常温型热泵【热水机组】---- 应用场景

前言
1.热泵热水系统：最见的节能应用系统，它主要是为了解决，人们日常生活用水、洗浴用水。
2.热泵热水系统的输出方式：循环式加热。
3.热泵热水系统的输出水温：40℃ - 55℃。
4.热泵热水系统采用： 储存式供热水 ，即先将冷水加热到设定的温度，储存在热水水箱里。
5.热泵热水系统采用： 即时化供热水 ，即采用多个小水箱，通过每小时最高用水量，智能控制加热。[专篇介绍]

1..应用场所

• 酒店、宾馆、学校、工厂宿室、医院等，洗浴用水及生活用水
• 酒店、宾馆、学校、工厂宿室、医院等，冷、暖、热水，三联供系统  [ 专篇介绍 ]

2..水温设定

  2.1 输出水温：40℃~55℃。【在设计时，按50℃计算。】

• 夏天浴缸洗浴时，可以采用30℃左右洗浴；
• 夏天淋浴时，可以采用35℃左右洗浴；
• 冬天浴缸洗浴时，可以采用40℃左右水洗浴；
• 冬天淋浴时，可以采用42℃左右洗浴；

  2.2 热泵热水系统，输出的热水是50℃左右【温度可调】。使用时需要兑冷水，切不可直接用50℃的热水洗浴，会被热水烫伤。

  2.3 健康的洗浴水温是：28℃~30℃。夏天，推荐采用这个温度进行洗浴。

  2.4 洗浴的水温选择，是由环境温度觉定的。如果环境温度较低，建议采用40℃进行洗浴。否则会感冒生病的。

  2.5 注：健康洗浴水温为28℃~30℃左右；人体体感舒服的温度是40℃~42℃。

3..系统构成

• 热泵热水机组
• 储热水箱
• 热泵循环泵
• 管路等

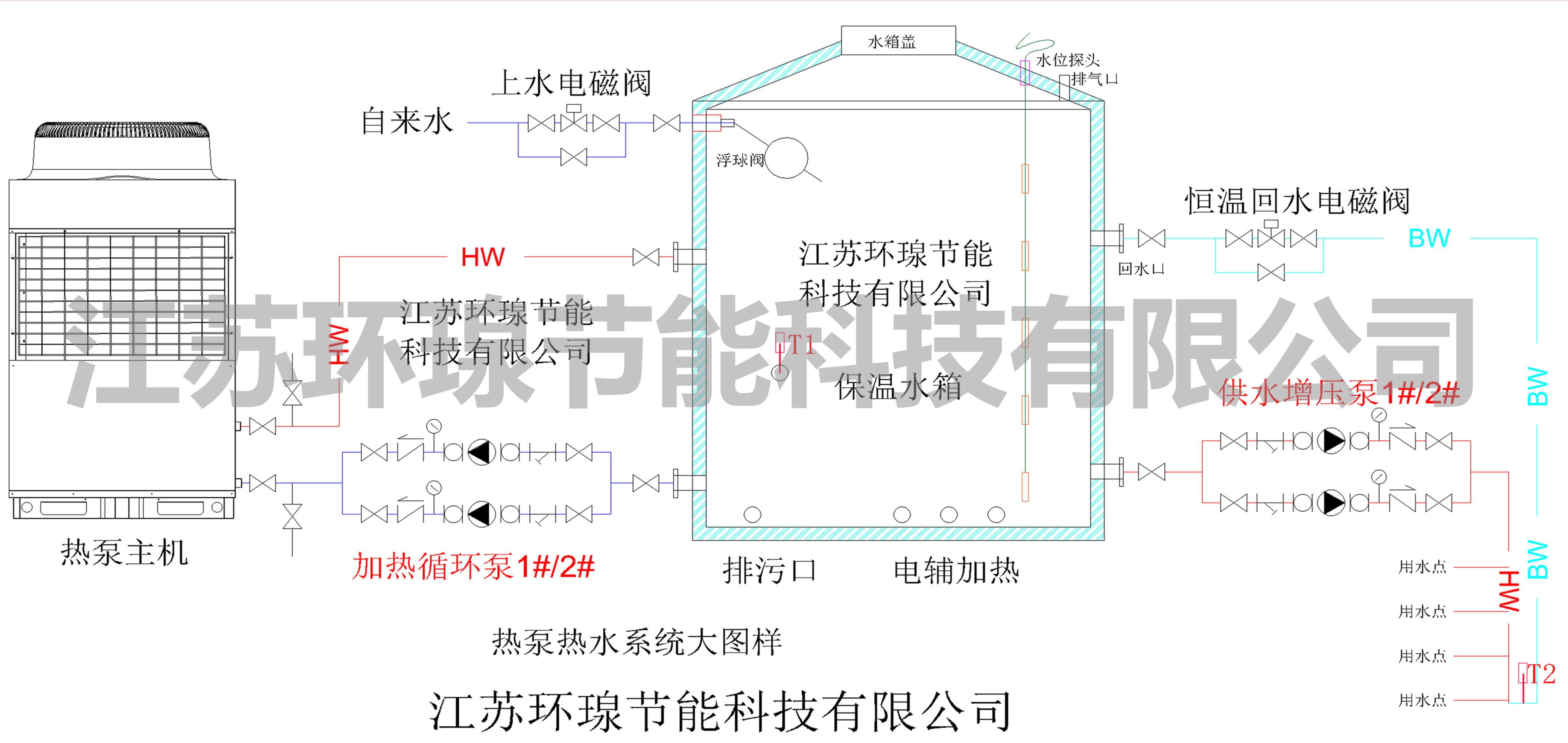

4..系统大样图

5..热泵热水系统参数设计

• 热水用量参数
• 热泵加热功率参数
• 水泵选型
• 系统功能设计
• 管道大小选型

5.1热水用量

热水用量需要考虑四点个方面的因素：

5.1.1需要用热水的人数；

5.1.2用水终端是淋浴还是浴缸；

5.1.3使用的场所；

5.1.4是生活用水还是洗浴用水；

   5.1.4.1 水终端是淋浴

• 如果用水终端是淋浴，用水场所除酒店外，每人每天洗浴用水按30L水计算；

            ♦ 比如：某些工厂由于工作需要，为员工提供的下班洗浴用水；

• 如果用水终端是淋浴，用水场所是酒店，每人每天洗浴用水按50L水计算；
• 如果是工厂员工宿室，每人每天洗浴用水按40L计算，且用水总量还需要放大20%左右；

   5.1.4.2 水终端是浴缸

如果用水终端是浴缸，按浴缸共容量计算，且用水总量还需放大20%~50%。

放大的原因：

• 要考虑到用水点可能不止用一个缸水；
• 在浴缸洗浴前后，还需要用淋浴；

   5.1.4.3 生活用水

生活用水一般按实际需求计算。

也可以预估算：

• 比如食堂生活用水，一般按食堂每天用餐人数计算，每人每天用水量：3L~5L计算；
• 生活洗漱，每人每天用水量是：5L计算；

5.2热泵加热功率参数

热泵加热功率参数设计时，需要考虑二个方面

用水场所是定时用水，还是不定时用水；

用水场所用水周期时间

• 用水场所是定时用水，还是不定时用水；

• 定时用水：

一般是指用于宿室、食堂等，用水时间比较固定的场所；

用水总量（L/天）=用水总人数(人) ∗ 每天每人用水量(L/人.天)

热泵加热功率（Kw/h）=用水总量（L/天）∗  热水的温升（℃） / 860  /  12 小时

• 热水的温升（℃）：热水目标温度50℃ - 自来冷水温度；自来水冷水温度，一般采用冬季自来水水温（10℃左右）；
• 860：是将计算过程中的Kcal转成Kw的系数；
• 12小时：是指热泵主机的加热时长。选择的时间越短，主机加热功率越大。在工程项目中一般采用8小时~12小时；采用12小时加热时长比较合理，即采用晚间低谷电价，将第二天要用的热水加热好。

系统设计的上水功能：需要采用 定时上水功能 与 最低水位上水功能，同时作用系统的上水控制。这样系统才能可靠的运行。

系统设计的电辅备用加热功能：系统一般在设计时，均会采用电加热作为备用加热的方案。这是由于担心热泵机组出现故障，用户无热水可用。给热泵维修争取点时间。【注：备用加热功能，只是为了应急用，它的能耗较高。】

系统设计的增压泵及回水管路系统：这两个功能是选配的，增压泵可以增大用水端的压力，回水管路系统可以实现水龙头即开即有热水。用户可以根据自已的需求选装这两个功能。

• 不定时用水：

一般是指用于酒店、医院等，用水时间不固定的场所；

此类系统，确定水量的方法一般采用的是：峰值流量法；

热泵加热功率（Kw/h）=峰值流量（L/h）∗  热水的温升（℃）/ 860  ∗ 120%

• 热水的温升（℃）：热水目标温度50℃ - 自来冷水温度；自来水冷水温度，一般采用冬季自来水水温（10℃左右）；
• 860：是将计算过程中的Kcal转成Kw的系数；
• 120%：是热水系统的放宽系数；

• 用水场所用水周期时间；

是指定时用水系统，用水的周期；比如：工厂上班采用三班制，加热周期是：7小时左右；二班制，加热周期是：10小时；一班制，加热周期是：20小时；

系统加热时长并不是固定不变的，可以按用户需求综合考虑各类因素选定。所有好用的系统，一定是最适用户的，不可生搬硬套。

5.3水泵选型

水泵选型要考虑二个方面的内的容

1.水泵的流量；

2.水泵的扬程；【注：水泵扬程设有专栏讲解，理论上这个过程比较的复杂。】

• 热泵循环水泵流量

热泵循环加热水泵，请参照热泵技术参数里的流量选型。

注：水泵有额定流量和最大流量两个流量参数，热泵技术参数里给定的是实际需要的流量。选水泵时，以额定流量为准，水泵额定流量只能比热泵的技术参数里的大，不能小。

5.4系统功能设计

• 热泵热水系统里的系统功能设计

• 自动上水功能
• 防冻功能
• 多水箱即时化供水功能
• 供水增压功能
• 多热源智能选择功能
• 回水功能
• 机组智能加减功能
• 辅助热源应急启动功能
• 漏电保护功能
• 水泵一用一备自动切换功能
• 水泵损坏报警功能
• 热泵损坏报警功能
• 用电量统计功能
• 热水输出量统计功能
• 上水异常报警功能
• ......等等

系统里的功能有很多，是根据实际工程项目需求来设定。不是越多越好，也不是越简单越好。

一切以符合用户使用需求，界面简单易操作，作为基准的设计才是最好的。
